einfaches Vakuumfutter mit Spindeldurchführung

Dieses einfache Vakuumfutter kann man relativ einfach selbst bauen.

Diese Art Vakuumfutter ist mit einer passenden Planscheibe für jede Drechselbank mit durchbohrter Spindel aufbaubar.

Man benötigt dafür eine Planscheibe, ein Rohr, das sich durch die Spindel führen läßt, eine Multiplexscheibe als Futterkörper und ein Kugellager. Außerdem braucht es etwas Neopren als Dichtfläche, Kleber, Schlauch, ...

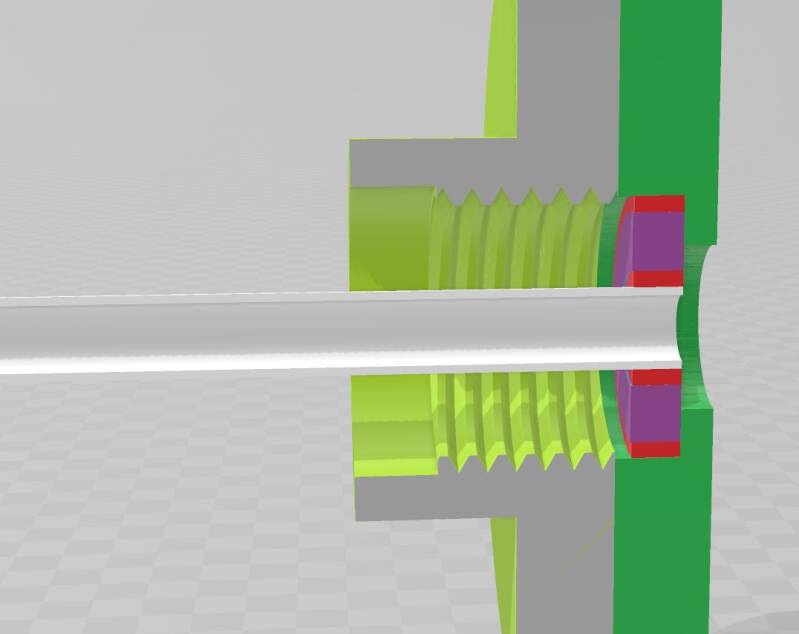

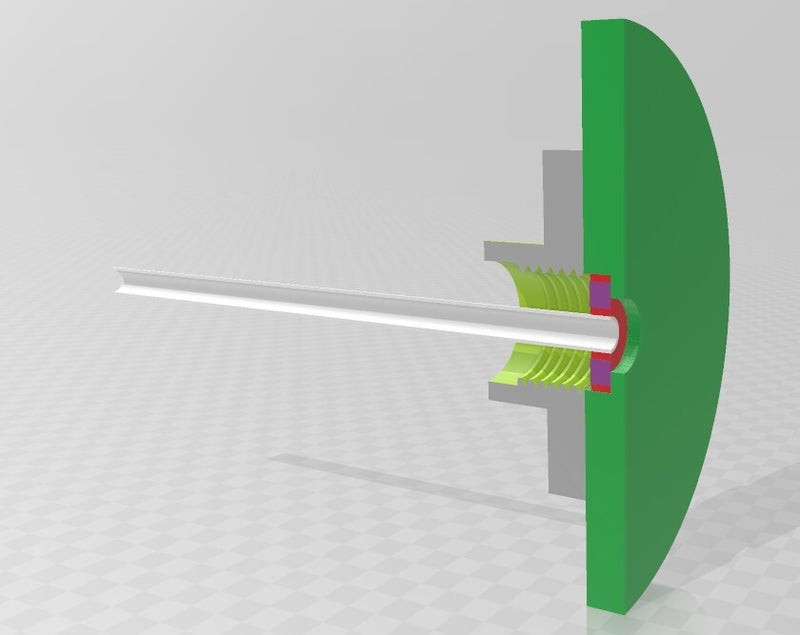

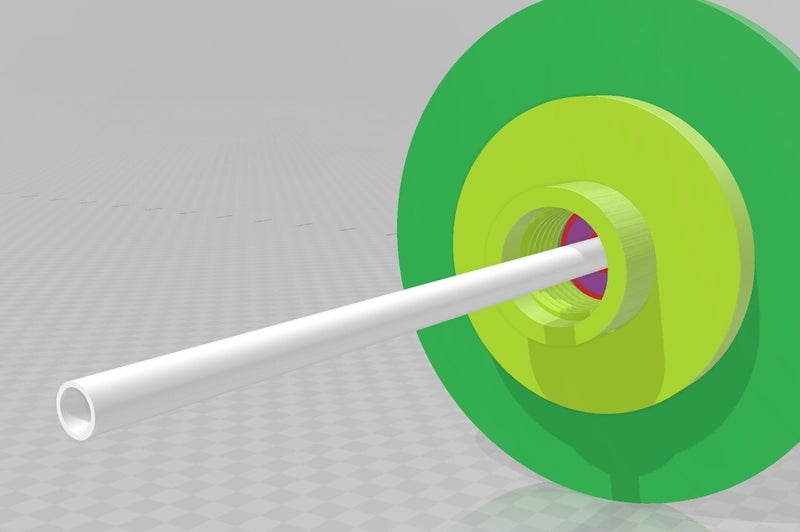

Die Planscheibe ist hellgrün dargestellt, die Multiplexplatte dunkelgrün, das Kugellager rot/violett und das Vakuumrohr weiß.

Die Planscheibe wird ganz normal auf das Spindelgewinde geschraubt (wobei das Vakuumrohr durch die Spindelbohrung geführt wird). Während nun im Betrieb die Planscheibe mit der Spindel rotiert, ist das Vakuumrohr über das Kugellager bezüglich der Rotation entkoppelt und dreht sich nicht mit (wenn es außen fixiert wird; z.B. durch einen angeschlossenen Vakuumschlauch). Dabei ist zu beachten, dass die Spindel nicht am Vakuumrohr schleifen darf. Ich habe das mit einem kleinen Kunststoffring (Holz geht sicher auch) realisiert, der am handradseitigen Ende in der Spindel klemmt und locker am Vakuumrohr anliegt. Hier entsteht im Betrieb natürlich Reibung, die mit ein paar Tropfen Öl minimiert wird.

Anforderung an das Vakuumrohr: es muss vom Außendurchmesser her berührungsfrei durch die Spindel geführt werden können und in das Kugellager eingepresst/eingeklebt werden können.

(Für meine kleine JET habe ich ein Alurohr mit 10mm Außendurchmesser und 1mm Wandstärke verwendet)

Anforderung an das Kugellager: der Lagerinnendurchmesser muss zum Rohr passen, damit das Rohr gut passend in das Lager eingedichtet werden kann. Das Lager wird mit dem Außendurchmesser in eine passende, planscheibenseitige Bohrung in der Multiplexplatte eingedichtet und muss dementsprechend auch schmaler sein, als die Multiplexplatte.

Zur Haftung und Dichtung kann Klebstoff eingesetzt werden.

Das Lager sollte vom der Ausführung "2RS" (beidseitige Lagerabdeckung) sein.

Die Durchgangsbohrung in der Multiplexplatte ist etwas kleiner, als die Lagerbohrung, so dass der Außenring des Kugellagers von dem dadurch entstehenden Rezess gehalten wird. (Im Betrieb steht planscheibenseitig der Außendruck an, werkstückseitig das Vakuum)

Bedarfsweise kann das Lager auch noch planscheibenseitig mit einer Klemmscheibe gesichert werden.

Sehr wichtig ist die sauber rechtwinklige Montage von Lager und Vakuumrohr, damit das Rohr auch mittig in der Spindel steht.

Hier ein paar Bilder vom Aufbau eines solchen Futters ...

https://www.drechsler-forum.de/phpbb/viewtopic.php?p=257613&hilit=vakuumfutter#p257613

... und von dessen Einsatz:

https://www.drechsler-forum.de/phpbb/viewtopic.php?p=262584&hilit=vakuumfutter#p262584
